| 产品特性：铸钢 | 品牌：上海钟山泵阀有限公司 | 型号：ZCM-16C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：DN15-DN450mm |
| 3C阀门类别：工业 | 适用介质：液化气 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：电磁 | 零部件及配件：配件 | 用途：截止 |
| 压力环境：常压 | 工作温度： 80度 | 类型(通道位置)：二通式 |
| 规格：DN15-DN450mm |

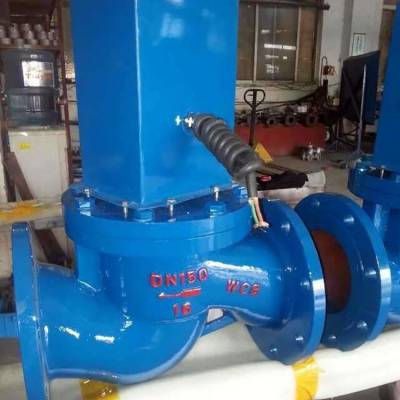

ZCM煤气电磁阀产品用途
本产品适用于城市煤气、液化石油气、天然气等燃气管路作二位式通断切换，进行自动控制的执行机构。它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。
ZCM煤气电磁阀结构原理
本电磁阀具有结构简单，流量大，寿命长，***等特点。
本阀系直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。
DN100口径以上煤气电磁阀，应采用二次开阀结构。
根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。
电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质可流通。
常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。
ZCM煤气电磁阀技术参数
工作状态 | 常闭型-通电打开 常开型-通电关闭 | ||
工作介质 | 煤气、天然气、液化石油气等可燃性气体,也可以适用于空气、水液等普通介质 | ||
介质温度℃ | ≤70 | ||
公称压力Mpa | 1.6 | 2.5 | 4.0 |
工作压差Mpa | 0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式) | ||
电源电压 | AC220V、AC380V、AC24V、DC24V、DC220V其余规格可作特殊订货 | ||
额定流量系数KV | 按JB/T7352-94规定 | ||
泄漏量ml/min | 按JB/T7352-94·F规定 | ||
公称通径mm | DN10-DN300 | ||
防爆标志 | ExmIIT4 | ||
防爆证编号 | GYB071325X | ||
出线口接头 | 内螺纹M20×1.5或1.5米防爆引线 | ||
环境温度 | -5～+40℃(不结冻)
|
公称通径 | 螺纹连接 | 法兰连接 | |||||||||
外形尺寸 | 螺纹接口 | 外形尺寸 | 法兰尺寸 | ||||||||
H | L | G | H | L | D | D1 | K | n-Фd | b | f | |
15 | |||||||||||
20 | |||||||||||
25 | 210 | 160 | 115 | 65 | 85 | 4-Ф14 | 16 | 3 | |||
32 | 221 | 180 | 140 | 76 | 100 | 4-Ф14 | 18 | 3 | |||
40 | 230 | 200 | 150 | 84 | 110 | 4-Ф18 | 18 | 3 | |||
50 | 252 | 230 | 165 | 99 | 125 | 4-Ф18 | 20 | 3 | |||
65 | 324 | 250 | 185 | 118 | 145 | 4-Ф18 | 20 | 3 | |||
80 | 335 | 270 | 200 | 132 | 160 | 8-Ф18 | 20 | 3 | |||
100 | 475 | 320 | 220 | 156 | 180 | 8-Ф18 | 22 | 3 | |||
125 | 516 | 360 | 250 | 184 | 210 | 8-Ф18 | 22 | 3 | |||
150 | 540 | 400 | 285 | 211 | 240 | 8-Ф22 | 24, , | 3 | |||
200 | 540 | 600 | 340 | 266 | 295 | 8-Ф22 | 24 | 3 | |||
250 | 610 | 750 | 395 | 319 | 350 | 12-Ф22 | 26 | 3 | |||
300 | 640 | 850 | 445 | 370 | 400 | 12-Ф22 | 26 | 4 |
ZCM煤气电磁阀订货须知
订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
电磁阀正常工作时的电压为AC220 V，如果超过此范围，请订货时注明电压波动动量。其它规格电源电压做特殊订货。
阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
电磁阀正常工作时的电压为AC220 V，如果超过此范围，请订货时注明电压波动动量。其它规格电源电压做特殊订货。
为什么要选择我司阀门?
1、服务体系：
一、支持7天无理由退换货；
二、支持30天有问题退换货；
三、质保一年；
四、价格合理：高效率的成本控制，减少开支，让利于客户；
五、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。
2、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我司从以下两方面进行把关：
一、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【电磁阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
